현재 선택
- 지역
- 서울 성동구
- 지붕
- 모임지붕(4면) · 경사 27°
- 방위
- 정남 0°
- 그늘
- 가림 없음
아직 고르지 않아 예시 기준값으로 셈하고 있습니다.
기준을 먼저
보여줍니다.
고르기 전에 무엇을 근거로 셈하는지부터 적습니다. 지역 기준값, 지붕 유형별 통상 경사각, 그늘 계수 — 세 가지가 이 진단의 바탕입니다.

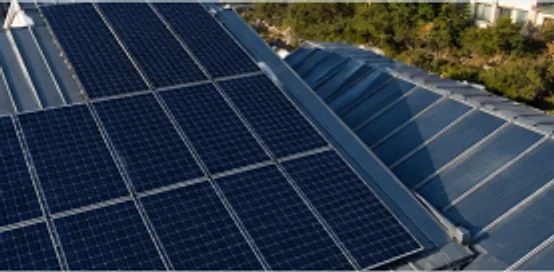

- 01권역 = 지붕의 한 면
용마루로 갈린 각각의 경사면이 한 권역입니다. 모임지붕은 넷, 박공지붕은 둘, 평지붕은 하나로 봅니다.
- 02방위는 정남을 0°로
면이 바라보는 쪽이 정남에서 얼마나 벌어졌는지를 각도로 적습니다. 동쪽으로 벌어지면 −, 서쪽이면 +입니다.
- 03경사각은 지붕 물매
수평이 0°, 45°면 물매가 1:1입니다. 우리나라 위도에서는 30° 안팎이 연간 합계로는 가장 큽니다.
- 04그늘은 계수로
인접 건물·수목·설비가 하루 중 언제 가리는지에 따라 계수를 곱합니다. 실제 값은 현장 실측으로 정합니다.
조건 고르기
01
지역 찾기
아래 목록에 있는 예시 지역만 찾을 수 있습니다.
02
지역
위도와 수평면 연간 일사량 기준값이 함께 바뀝니다.
03
지붕 유형
유형을 바꾸면 면의 개수와 통상 경사각이 함께 바뀝니다.
04
경사각
수평 0° ~ 급경사 45°.
0° 수평45°
05
앞면 방위
정남이 0°, 동쪽으로 벌어지면 −, 서쪽이면 +입니다.
−180° 북남향+180° 북
06
그늘 조건
고른 조건의 계수가 모든 면에 함께 곱해집니다.
고른 값은 이 브라우저에만 남고 서버로 보내지 않습니다. 방문 기록을 볼 때도 주소와 자유 서술은 담지 않습니다.
바탕이 되는 가정값
| 지역 | 위도 | 수평면 연간 일사량 | 정남 30° 환산 |
|---|---|---|---|
| 서울 성동구 | 37.56°N | 1,320 kWh/㎡·년 | 1,541 kWh/㎡·년 |
| 인천 연수구 | 37.41°N | 1,330 kWh/㎡·년 | 1,551 kWh/㎡·년 |
| 대전 유성구 | 36.35°N | 1,350 kWh/㎡·년 | 1,562 kWh/㎡·년 |
| 대구 수성구 | 35.87°N | 1,390 kWh/㎡·년 | 1,603 kWh/㎡·년 |
| 광주 서구 | 35.16°N | 1,380 kWh/㎡·년 | 1,583 kWh/㎡·년 |
| 부산 해운대구 | 35.18°N | 1,420 kWh/㎡·년 | 1,629 kWh/㎡·년 |
| 강릉 교동 | 37.75°N | 1,340 kWh/㎡·년 | 1,567 kWh/㎡·년 |
| 제주 애월 | 33.46°N | 1,300 kWh/㎡·년 | 1,473 kWh/㎡·년 |
기준값은 자릿수와 지역차를 보이기 위한 예시입니다. 실제 운영에서는 관측 일사량 자료로 바꿔 넣어야 하며, 그때 이 화면의 모든 값이 함께 바뀝니다.
| 조건 | 언제 가리는가 | 계수 |
|---|---|---|
| 가림 없음 | 하루 종일 그림자가 닿지 않는 면 | ×1.00 |
| 오전 가림 | 동쪽 인접 건물·수목이 오전 해를 가림 | ×0.93 |
| 오후 가림 | 서쪽 인접 건물·수목이 오후 해를 가림 | ×0.90 |
| 종일 부분 가림 | 굴뚝·설비·전신주 그림자가 하루 내내 일부를 덮음 | ×0.78 |
그늘 계수는 현장 실측 전까지 쓰는 임시값입니다. 실제로는 하루·계절마다 가리는 시간이 달라 면 안에서도 차이가 납니다.
